Day21: 네트워크 기초 | 서비스별 포트번호 확인 | WireShark 사용해서 패킷 확인하기

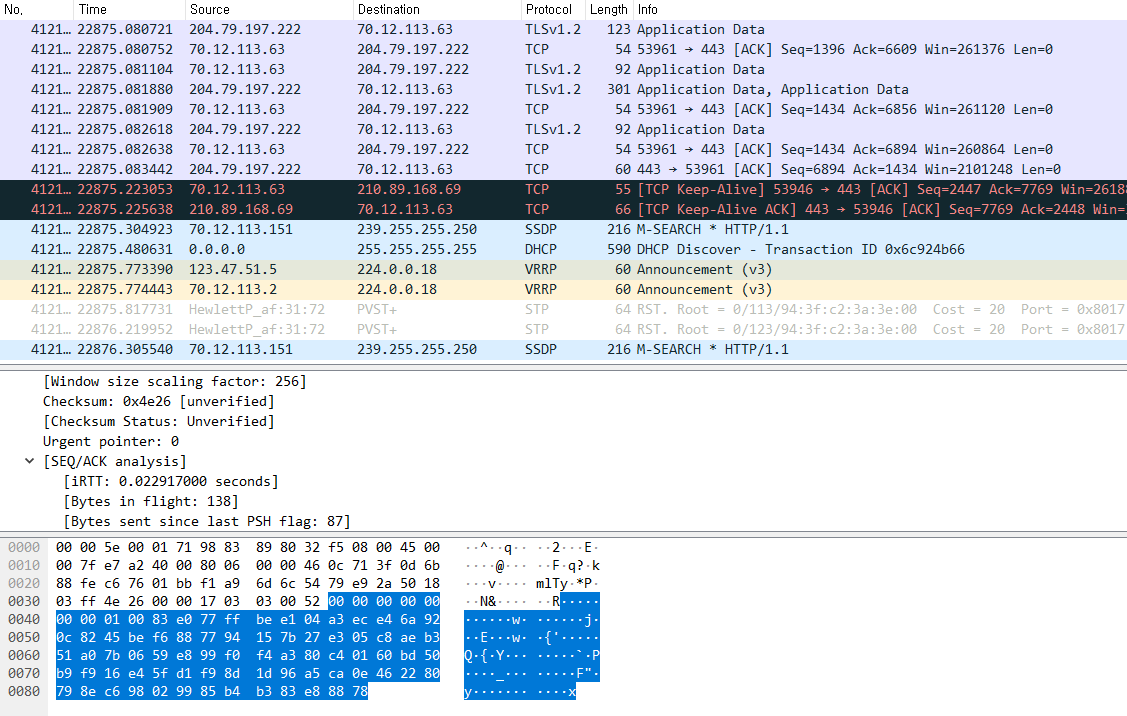

WireShark 페이지. 예뻐서 찍어봄

---

#오늘도 어제에 이어 네트워크 기초 학습을 했다.

네트워크 기초는 학교에서도 듣고, 여기저기 귀동냥을 많이 해서 알고있는 것들이 많았다.

네트워크 심화를 배우고싶은데(내가 모르는게 산더미) 맨날 기초만 들으니까 좀,, 아쉽다.



# 서비스 별 포트 번호 확인

리눅스 서비스 할 때도 보고, 정리해둔 것이 있다.

2020/07/23 - [Computer Science&Engineering/[리눅스]] - 서비스별 포트와 프로토콜 확인하기 /etc/services 파일 확인

서비스별 포트와 프로토콜 확인하기 /etc/services 파일 확인

그래도 한 번 더 정리했다.

FTP : 20, 21
SSH : 22
telnet : 23
SMTP : 25
DNS : 53               UDP
TFTP(Trivial FTP) : 69          UDP
HTTP : 80  -> 평문전송
HTTPS(SSL) : 443
pop3 : 메일관련프로토콜 110
Netbios : 윈도우 시스템 이름관련 서비스 : 137~139   UDP, TCP
IMAP : 메일관련 프로토콜 : 143
SMB : 445
MS-SQL : 1433,1434
MY-SQL(MARIADB) : 3306
ORACLE : 1521

원격 데스크톱 : 3389

SNMP : 161,162           UDP
DHCP : 67                   UDP



윈도우에서 서비스 목록은 아래 주소에서 확인할 수 있다.

windows\system32\drivers\etc\services

---

# 와이어 샤크 (Wire Shark) 설치, 기본 사용 방법

아래 링크에서 다운 ㄱㄱ

https://www.wireshark.org/download.html

Wireshark · Download

패킷 검색 방법

• ip.addr == [IP주소]
  >> 해당 아이피 주소를 갖는 모든 패킷 검색
• ip.dst == [IP주소]
  >> 목적지 IP 주소 검색
• ip.src == [IP주소]
  >> 출발지 IP주소 검색
• tcp.port == [port번호]
  >> 해당 포트 번호의 tcp 패킷 검색
  >> ex. tcp.port == 80
  >> http 서비스 검색을 위하여, 포트번호 80번 쓰는 tcp 패킷을 필터로 주었다.
• udp.port == [포트번호]
• tcp.dstport == [포트번호]
• tcp.srcport == [포트번호]
• ip.addr == [IP주소] && tcp.port == [포트번호]
  >> and (&&). or (||) 연산도 가능하다

# 와이어샤크 실습

아래 그림은 tcp.port==80 으로 http 를 검색한 결과이다.

이 때 마우스 우클릭을 하여서 Follow --> TCP Stream 을 하면 해당 세션에 대한 데이터를 확인할 수 있다.

---

# OSI 7 LAYER 학습

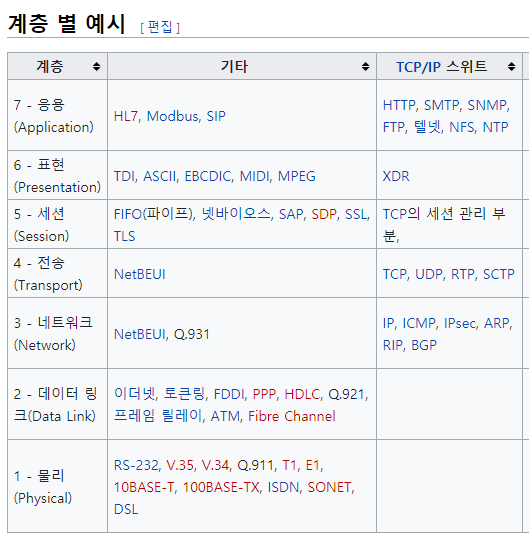

이것도 잘 정리된 게 많으니 퍼오기! (위키백과에서 가져옴)

이미지를 누르면 위키백과의 OSI 7 모형으로 갑니다.

---

# 스위치 동작 방식

Learning	스위치의 MAC Address Table 에서 각 포트에 해당하는 MAC Addr 학습
Forwarding	MAC Addr Table을 참고하여 전송할 패킷이 전달될 포트로만 전송
Filtering	MAC Addr Table을 참고하여 전송될 필요가 없는 포트로는 전송을 하지 않음
Flooding	목적지 MAC Addr을 모르는 패킷은 전체 포트로 전달
Aging	약 300초간 MAC Addr Table 유지, 300초내 갱신이 없을 경우 해당 주소를 테이블에서 삭제, 갱신이 있을경우 시간 연장 >> 스위치 장비마다 정책이 다를 수 있음



# IP 주소 체계

IP 주소는 Network ID와 Host ID로 구분된다.

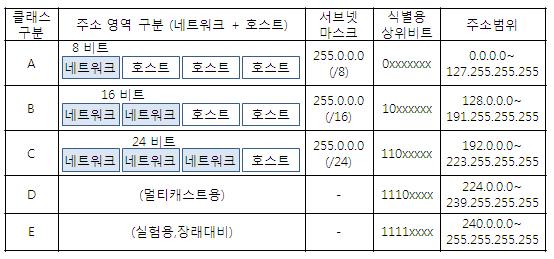

클래스 구분 A~E까지 있는데, 이건 너무 잘 정리된 자료가 많아서 하나 퍼옴.

이미지 누르면 출처로 이동합니다.

할당 가능 내역 (이미지 누르면 출처로 이동합니다)

---

#CIDR Prefix 표기법(Classless Inter-Domain Routing)

IP를 클래스만으로 분류하면 넘 비효율적이라 서브네팅 방식이 함께 활용됨

아래와 같은 형식이다. 예시로 가져옴. 자세한 내용은 여기로!

>> 우선 여기서 사이더의 숫자는 서브넷 마스크에서 이진수로 나타냈을 때 1의 갯수임

CIDR	Mask (Decimal)	Mask(binary)	Host
/32	255.255.255.255	11111111.11111111.11111111.11111111	1
/27	255.255.255.224	11111111.11111111.11111111.11100000	32
/20	255.255.240.000	11111111.11111111.11110000.00000000	4096
/16	255.255.000.000	11111111.11111111.00000000.00000000	65536
/8	255.000.000.000	11111111.00000000.00000000.00000000	16777216
/4	240.000.000.000	11110000.00000000.00000000.00000000	268435456
